Несколько советов начинающему моделисту

С чего начать?

Вы хотите построить своими руками действующую модель, но не знаете, с чего начать.

Самое главное - выяснить, какие модели вас больше интересуют. Ведь видов моделизма много. Можно, например, стать авиамоделистом и строить летающие модели самолетов и планеров, можно создавать модели судов, автомобилей, ракет или, наконец, самому делать радиоприемники.

У нас в стране существует много кружков моделистов при Домах пионеров, станциях юных техников и просто при школах, ЖЭКах и в пионерских лагерях. Если вы запишетесь в такой кружок, то через год-два вы обязательно станете настоящим моделистом, ведь кружками руководят опытные преподаватели, которые вас многому научат.

Но можно научиться строить модели и дома. У нас в стране для юных техников-моделистов выпускается много различных пособий: тут и чертежи моделей, книги по моделизму, журналы "Моделист-конструктор" и "Юный техник". Наша промышленность выпускает огромное количество различных моделей в виде наборов полуфабрикатов, наборов материалов для юного техника, радиоконструкторы и т. п. Все это можно купить в магазинах "Пионер", "Детский. мир", "Культтовары". Можно выписать наборы по почте через базу Посылторга. Для этого необходимо на почте попросить каталог товаров Посылторга, выбрать там нужные и заполнить специальный бланк-заявку. Оплата производится при получении заказа наложенным платежом.

Главное - четко знать, что выбрать. Если вы решили строить модели дома, то вам просто необходимо начинать с наборов полуфабрикатов. Набор содержит кроме полного комплекта материалов и деталей еще и чертеж, подробную инструкцию по сборке модели. Строя модель из набора, вы изучите конструкцию, технологию изготовления и обработки деталей, наконец, получите представление о модели и сможете приобретенный опыт использовать в дальнейшем.

Для постройки модели из набора не требуется сложного инструмента, а это на первых порах очень важно, ведь инструмент для вашей мастерской будет приобретаться постепенно. Когда вы построите несколько моделей из наборов, научитесь их запускать, будете знать, из каких деталей и частей состоит конструкция, тогда можно подумать и о модели собственной разработки, но для этого нужно больше читать журналов и книг по моделизму.

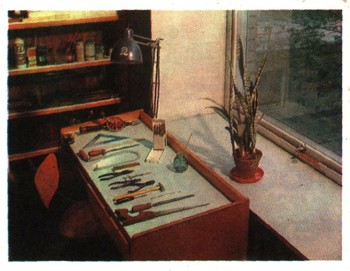

Рабочее место моделиста. Такую мастерскую вы можете оборудовать у себя дома. Дрель, тиски, ножовка, лобзик, напильник и плоскогубцы - вот основной инструмент, с помощью которого можно построить почти любую модель.

Рабочее место

Чтобы строить даже простейшие модели, необходимо подготовить рабочее место.

Лучше всего работать за письменным столом. В крайнем случае подойдет любой другой стол с ровной и прочной крышкой. Письменный стол удобен тем, что в его ящиках можно хранить инструмент и материал. Чтобы предохранить крышку стола от повреждений, во время работы на нее необходимо сверху положить лист фанеры или плотного картона.

Днем стол должен освещаться светом от окна, вечером лучше пользоваться настольной лампой, однако свет от лампы должен не попадать в глаза, а освещать только поверхность стола.

Для моделей из полуфабрикатов на первых порах достаточно иметь: острый перочинный нож, пару напильников, ножницы, плоскогубцы, молоток и лобзик.

В дальнейшем, при изготовлении более сложных моделей, понадобятся: ручная дрель и сверла, настольные тиски, небольшой рубанок, пила-ножовка, электропаяльник.

Впоследствии, когда вы решите сами конструировать и чертить модели, придется обзавестись и чертежными принадлежностями. Очень важно содержать рабочее место и инструмент в надлежащем порядке. Инструмент всегда нужно убирать на строго определенное место, чтобы необходимые предметы легко было отыскать. После работы не забывайте убирать отходы материалов, стружки, опилки, чтобы не доставлять огорчения родителям. Для незавершенных работ необходимо выделить специальное место, это может быть полка в книжном шкафу или просто полка, укрепленная на стене.

Помните, что культура в работе над моделями совершенно необходима, и она должна проявляться во всем.

Конструирование моделей

После нескольких построенных из наборов полуфабрикатов моделей вы почувствуете, что у вас уже есть опыт для самостоятельного конструирования.

Первое, что вам нужно сделать, начав самостоятельно конструировать,- это подобрать книги и журналы с описанием аналогичных конструкций, изучить все это, чтобы не изобретать давно изобретенное. Кроме того, необходимо приобрести тетрадь, где вы будете записывать цифровые данные моделей и необходимые расчеты, а также альбом, в котором будете чертить эскизы моделей и отдельные детали.

Конструирование любой модели начинается с расчетов, и бояться их не надо. На первых порах можно ограничиться простейшими. Например, вы решили сконструировать кордовую тренировочную модель самолета с моторчиком. Вы уже подобрали книги и журналы, где есть несколько готовых разработок. Выпишите в тетрадь основные данные нескольких моделей (длина, размах крыла, размах стабилизатора, площадь крыла и стабилизатора и т. д.). Затем нужно решить, какие данные подойдут для вашего проекта. Если имеющиеся данные не подходят, то можно использовать средние, взятые от нескольких моделей. Бели и они вам не подходят, то можно взять любые приемлемые для вас величины. В этом случае главным должно быть соблюдение соотношений площадей крыла и стабилизатора, стабилизатора и руля высоты и т. п. Эти параметры основные, так как влияют на качество полета и управляемость модели.

Аналогичный способ расчета можно применить и для моделей кораблей, парусных судов, автомобилей, аэросаней и др. Определив основные размеры будущей модели, можно приступать к эскизному проекту. Для этого в альбоме для эскизов сделайте несколько рисунков внешних очертаний модели, выберите наиболее удачный и постарайтесь сделать чертеж в масштабе 1:2; 1 : 1,5 или 1 : 10 по отношению к натуральным размерам.

Возможно, придется сделать несколько чертежей, и, когда вам понравятся внешние формы будущей модели, можно приступать к изготовлению рабочих чертежей в натуральную величину.

Рабочий чертеж лучше всего чертить на миллиметровке. Клеточки позволят обходиться без угольника и сократят использование линейки для измерений.

Тщательная обработка деталей - основное правило при постройке модели. От этого зависит и внешний вид, и летные или ходовые качества модели.

Моделист за сборкой летающей модели самолета. Пройдет немного времени, и этот красивый самолет совершит свой первый испытательный полет.

Много раз проверены все механизмы и двигатели, и вот наступил самый волнующий момент: как поведет себя модель на плаву?

При изготовлении рабочих чертежей важна правильная компоновка (размещение) двигателя, узлов и деталей управления, батарей питания, бачка для горючего и т. п. Желательно, чтобы к моменту изготовления чертежа эти вещи были в наличии, тогда можно просто, раскладывая их на чертеже, определять место размещения. В крайнем случае необходимо знать точные размеры и массу этих предметов.

Чтобы по чертежу можно было построить модель, ее необходимо вычертить минимум в трех проекциях: вид сбоку, сверху и спереди. Кроме этого, придется начертить несколько разрезов, например: 3-4 разреза фюзеляжа или корпуса судна, минимум 2 разреза крыла, чтобы иметь представление о профиле в центральной части и на конце. Чем подробнее будет чертеж, тем легче будет строить модель.

Не спешите при изготовлении чертежа. Изготовление чертежа - проекта модели - это настоящая конструкторская работа, а для конструктора усидчивость и терпение - главное.

Испытание модели

На вашем рабочем столе стоит, поблескивая свежей краской, полностью законченная модель. И тут вы вдруг почувствуете непреодолимое желание немедленно проверить ее летные или ходовые качества. Не торопитесь с испытанием модели. Достаточно одного непродуманного действия, и прекрасная модель, на постройку которой затрачено много труда и времени, превратится в груду обломков.

Задайте себе вопрос: знаете ли вы правила регулирования модели? Умеете ли пилотировать? Если это кордовая модель, то нужно составить программу испытаний и строго ее придерживаться. Если правил регулирования и запуска не знаете, обратитесь к литературе. А лучше всего обратиться за помощью к более опытному товарищу или в ближайший Дом пионеров, станцию юных техников - там вы всегда найдете поддержку.

Когда модель пройдет испытания, вам захочется узнать, как она по летным или ходовым качествам выглядит по сравнению с другими моделями, лучше она или хуже.

Можно сравнить результаты испытания своей модели с данными моделей, участвующих в соревнованиях. Эти данные вы можете найти в журналах "Моделист-конструктор", "Крылья Родины" и др. А можно и помериться своим искусством с другими моделистами непосредственно на соревнованиях. В нашей стране ежегодно проводится огромное количество соревнований по всем типам и классам моделей, начиная от внутрикружковых, межлагерных и кончая всесоюзными и международными. Чтобы попасть на внутрикружковые или районные соревнования, нужно обратиться или в Дом пионеров, или на станцию юных техников с просьбой включить вас в состав участников соревнований по интересующему вас классу моделей. Если Дома пионеров или станции юных техников в том месте, где вы живете, нет, напишите письмо или обратитесь в ближайший комитет ДОСААФ. Вам придется написать подробное письмо с описанием модели, ее летных и ходовых качеств, и если ваша модель по этим данным окажется лучшей, то вас непременно пригласят на соревнования.

Не забывайте, что и в вашей школе почти каждый год устраиваются выставки детского технического творчества, и, если ваша модель будет экспонирована на ней, это тоже большое и полезное дело.

И последний совет. Не будьте моделистом-одиночкой. Одному работать трудно, лучше - когда рядом есть друзья, которые могут и помочь, и посоветовать, и покритиковать. Найдите себе таких друзей-единомышленников. Три - пять человек моделистов - это уже коллектив, а в коллективе трудности преодолевать и технические проблемы решать легче.
